Tipo de dispositivo termostato KNX
El tipo de dispositivo termostato 1Home KNX integra varias configuraciones de termostato KNX. Si va a integrar un sistema de aire acondicionado, por favor utilice el tipo de dispositivo de Aire Acondicionado.
Tabla de contenidos
Configuración
INFO
Con el lanzamiento de la versión 1.6.0 hemos ampliado el tipo de dispositivo Termostato KNX con soporte para: cambio de punto de consigna, modo HVAC, comportamiento encendido/apagado y límites de punto de consigna. Vea las notas de lanzamiento para más detalle.
Si ha configurado su dispositivo termostato antes de la versión 1.6.0, la configuración del dispositivo se ha migrado automáticamente y configurado utilizando la configuración Punto de consigna Básico. No se esperan efectos secundarios de la migración.
Tipo de termostato y conmutación

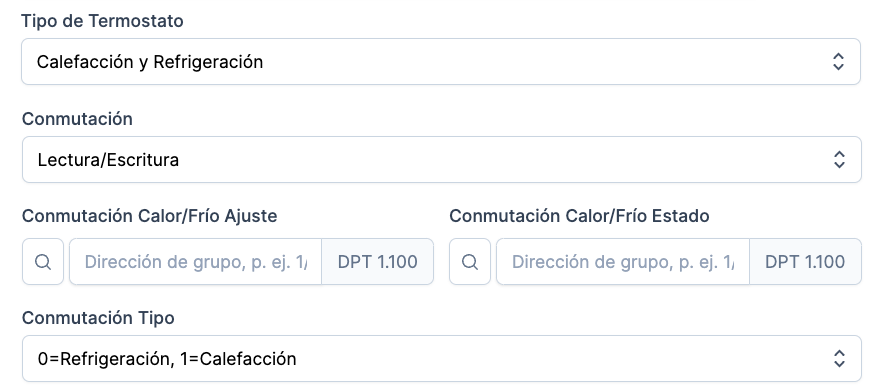

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| Tipo de Termostato | Dependiendo del tipo seleccionado, se activarán los atributos mínimo/máximo de consigna de calefacción/refrigeración. | |
| Conmutación | Permite cambiar entre los modos de calefacción y refrigeración. | |
| Conmutación Calor/Frío Ajuste | Dirección de grupo 1-bit (DPT 1.100) - indicadores: C,W | Dirección de grupo para realizar la conmutación (cambio entre) calor/frío. |
| Conmutación Calor/Frío Estado | Dirección de grupo 1-bit (DPT 1.100) - indicadores: C,R,T | Dirección de grupo para comprobar el estado actual de la conmutación (cambio entre) calor/frío. |
| Conmutación Tipo | Determina la polaridad del valor de Conmutación Calor/Frío |
Descripción de los atributos configurables
El Tipo de termostato determina si el termostato se utilizará sólo para calefacción, refrigeración o ambos - calefacción y refrigeración.
Si el Tipo de termostato es Calefacción y Refrigeración, la opción de conmutación está disponible. Con la opción de conmutación, puede determinar si la aplicación Matter sólo puede leer el modo actual (Sólo lectura) o también puede realizar la conmutación (Lectura/Escritura) escribiendo en la dirección del grupo Conmutación Calor/Frío Ajuste. La dirección de grupo Conmutación Calor/Frío Estado es necesaria independientemente de la opción Conmutación, ya que necesitamos poder leer el modo actual del termostato. Mediante el Tipo de Conmutación se puede determinar la polaridad de los valores de Ajuste y Estado de Conmutación Calor/Frío.
Temperatura Habitación

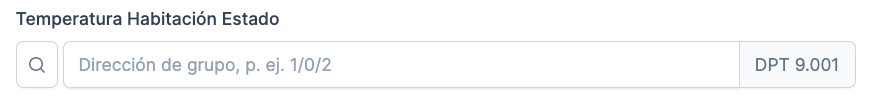

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor | Comentario |
|---|---|---|
| Temperatura Habitación Estado | Dirección de grupo 2-bytes (DPT 9.001) - indicadores: C,R,T | Temperatura actual de la habitación. |
Descripción de los atributos configurables
La dirección de grupo Temperatura Habitación Estado se utiliza para leer la temperatura actual de la habitación.
Punto de consigna
Lista de atributos configurables
Utilizando Temperatura Control Tipo puede seleccionar una de las tres configuraciones diferentes de control de punto de consigna:
- Punto de Consigna Básico (DPT 9.001)
- Cambiar Grados (DPT 9.002)
- Cambiar Contador (DPT 6.010)
Consulte su termostato KNX para seleccionar la opción adecuada.
Si tiene la opción, le recomendamos que utilice el método de configuración Punto de consigna Básico especialmente en el caso de utilizar el modo HVAC. Lea lo siguiente para más detalles:
- Problema conocido nº 1 - Desplazamiento del Punto de Consigna Grados/Cuenta + modo HVAC
- Problema conocido nº 2 - Desplazamiento del Punto de Consigna Grados/Cuenta valor máximo
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| Temperatura Control Tipo | Tipo de control de Punto de Consigna de su termostato KNX. |
Punto de consigna Básico

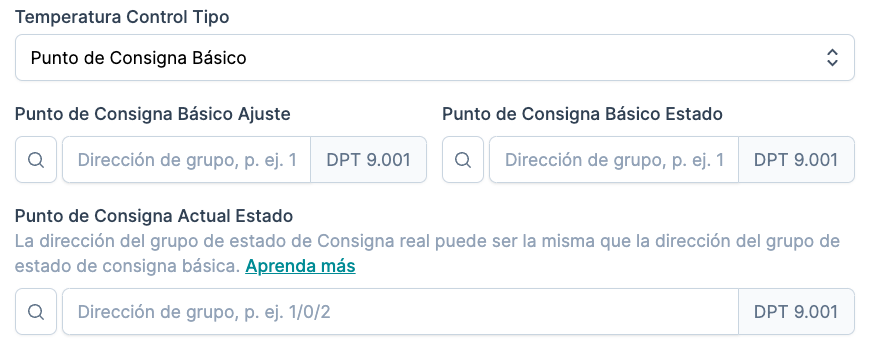

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| Punto de Consigna Básico Ajuste | Dirección de grupo 2-byte (DPT 9.001) - indicadores: C,W | Establece la temperatura de consigna. |
| Punto de Consigna Básico Estado | Dirección de grupo 2-byte (DPT 9.001) - indicadores: C,R,T | Indica la temperatura de consigna actualmente configurada |
| Punto de Consigna Actual Estado | Dirección de grupo 2-byte (DPT 9.001) - indicadores: C,R,T | Indica la temperatura de consigna actual. Puede ser potencialmente la misma dirección de grupo que Punto de Consigna Básico Estado. |
Descripción de los atributos configurables
Si el Control de Temperatura Tipo está ajustado a Punto de Consigna Básico (DPT 9.001), puede configurar su termostato con direcciones de grupo de punto de consigna absoluto. Punto de Consigna Básico Ajuste y Punto de Consigna Básico Estado reflejan el valor (de base) del punto de consigna. Mientras que el Punto de Consigna Estado Actual es el valor absoluto actual del punto de consigna.
La dirección de grupo Punto de Consigna Básico Estado puede ser igual a la dirección de grupo Punto de Consigna Actual Estado en caso de que no esté utilizando ningún modo HVAC. En caso de que utilice los modos HVAC, estas dos direcciones de grupo suelen ser diferentes. El valor del Punto de Consigna Básico Estado en combinación con el Punto de Consigna Actual Estado se utiliza para calcular el valor correcto del Punto de Consigna Actual Ajuste que se debe enviar, lo que es especialmente importante si el termostato utiliza modos HVAC.
Cambio Grados

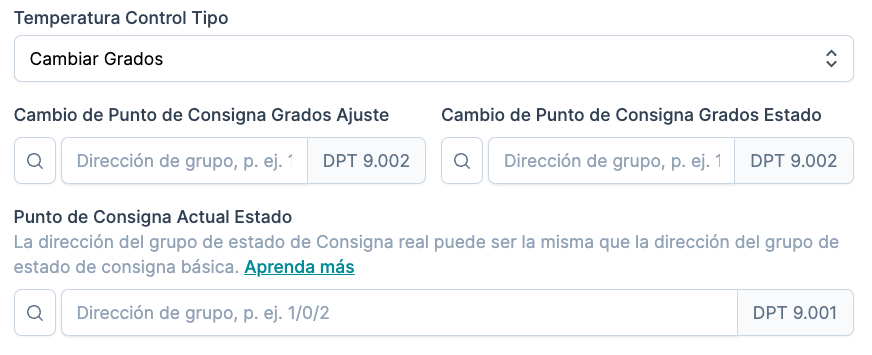

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| Cambio de Punto de Consigna Grados Ajuste | Dirección de grupo 2-byte (DPT 9.002) - indicadores: C,W | Ajusta el desplazamiento de la temperatura de consigna en grados. |
| Cambio de Punto de Consigna Grados Estado | Dirección de grupo 2-byte (DPT 9.002) - indicadores: C,R,T | Indica el desplazamiento actual de la temperatura de consigna en grados. |
| Punto de consigna actual Estado | Dirección de grupo 2-byte (DPT 9.001) - indicadores: C,R,T | Indica la temperatura de consigna actual. Puede ser potencialmente la misma dirección de grupo que Punto de Consigna Básico Estado. |
Descripción de los atributos configurables
Si el Control de Temperatura Tipo está ajustado a Cambio Grados puede configurar el termostato utilizando las direcciones de grupo de cambios de grados DPT 9.002. Cambio de Punto de Consigna Grados Ajuste y Cambio de Punto de Consigna Grados Estado reflejan el valor de desplazamiento del punto de consigna. Mientras que Punto de consigna actual Estado es el valor de punto de consigna absoluto actual.
Cuando utilice Cambio Grados en su termostato KNX, compruebe cuál es el valor máximo interno de grados de cambio. Según nuestra experiencia, es de 5 °C. A partir de este valor y del valor de punto de consigna básico/de confort, calcule los puntos de consigna mínimo/máximo posibles y configure los límites de los puntos de consigna descritos en la sección límites de los puntos de consigna.
Tener límites de punto de consigna mayores que los que permite el termostato KNX a través de grados de cambio puede dar lugar a un comportamiento inesperado de la interfaz de usuario en varias aplicaciones.
Tenga en cuenta los siguientes problemas conocidos:
- Problema conocido nº 1 - Desplazamiento de la consigna grados/contador + modo HVAC
- Problema conocido nº 2 - Desplazamiento del valor máximo de grados/contador del punto de consigna
Cambio Contador

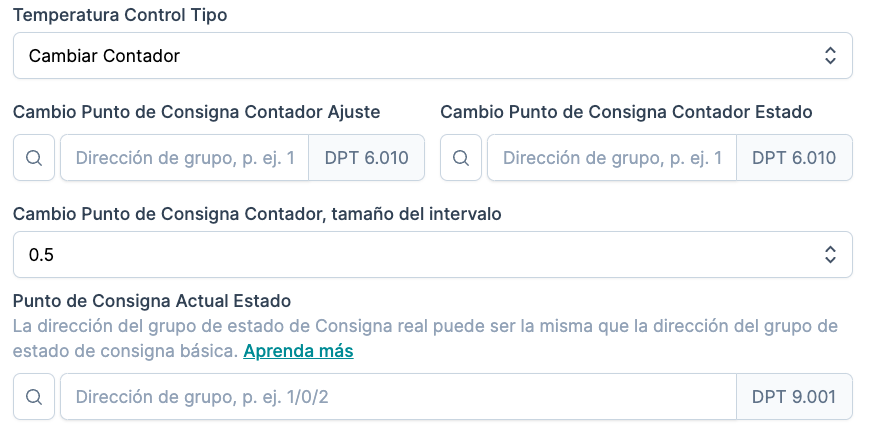

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| Cambio Punto de Consigna Contador Ajuste | Dirección de grupo 2-byte (DPT 6.010) - indicadores: C,W | Establece el Cambio a Contador de la temperatura de consigna. |
| Cambio Punto de Consigna Contador Estado | Dirección de grupo 2-byte (DPT 6.010) - indicadores: C,R,T | Indica el Contador actual de la temperatura de consigna. |
| Cambio Punto de Consigna Contador, tamaño del intervalo | Tamaño del intervalo del Punto de Consigna configurado en su termostato. | |
| Punto de consigna actual Estado | Dirección de grupo 2-byte (DPT 9.001) - indicadores: C,R,T | Indica la temperatura de consigna actual. Puede ser potencialmente la misma dirección de grupo que Punto de Consigna Básico Estado. |
Descripción de los atributos configurables
Si el Control de Temperatura, Tipo está ajustado a Cambio Contador puede configurar el termostato utilizando las direcciones de grupo de cambios de contador DPT 6.010. Cambio Punto de Consigna Contador Ajuste and Cambio Punto de Consigna Contador Estado reflejan el valor del cambio de contador, que es multiplicado por el Cambio Punto de Consigna Contador, tamaño del intervalo para obtener el punto de consigna deseado. El valor de Cambio Punto de Consigna Contador, tamaño del intervalo tiene que ser el mismo que el valor configurado del termostato KNX. Si el valor es diferente, el cálculo del punto de consigna será erróneo dando lugar a un dispositivo termostato mal configurado.
El Punto de consigna actual Estado es el valor absoluto actual del punto de consigna.
Cuando utilice Cambio Contador para su Control de Temperatura, Tipo, compruebe cuál es el valor interno máximo del intervalo. En nuestra experiencia, este valor es 16. A partir de este valor, el tamaño del intervalo y el valor del punto de consigna básico/de confort, calcule los puntos de consigna mínimo/máximo posibles y configure los límites de los puntos de consigna descritos en la sección límites de los puntos de consigna.
Tener límites de punto de consigna mayores que los que permite el termostato KNX a través de cambio de contador puede dar lugar a un comportamiento inesperado de la interfaz de usuario en varias aplicaciones Matter.
Tenga en cuenta los siguientes problemas conocidos:
- Problema conocido nº 1 - Desplazamiento de punto de consigna grados/contador + modo HVAC
- Problema conocido nº 2 - Desplazamiento del valor máximo de grados/contador del punto de consigna
On/Off Conmutación

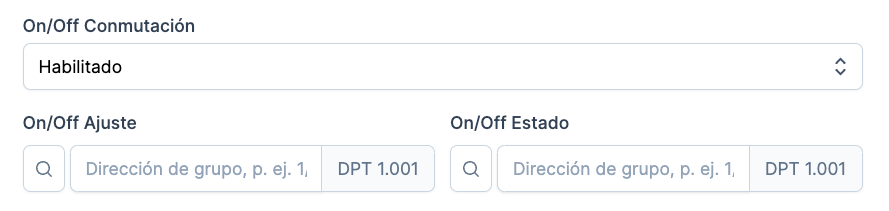

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| On/Off Conmutación | Permite apagar el termostato. | |
| On/Off Ajuste | Dirección de grupo 1-bit (DPT 1.001) - indicadores: C,W | Apaga el termostato. |
| On/Off Estado | Dirección de grupo 1-bit (DPT 1.001) - indicadores: C,R,T | Indica si el termostato está encendido o apagado. |
Descripción de los atributos configurables
On/Off Conmutación determina si se puede apagar el termostato. Si está Habilitada puede establecer las direcciones de grupo On/Off Ajuste y On/Off Estado para incorporar esta función.
Además de apagar el termostato por completo, es posible cambiar el modo HVAC cuando el termostato está apagado. Más detalles en la sección de configuración de Modos HVAC.
HVAC Modos

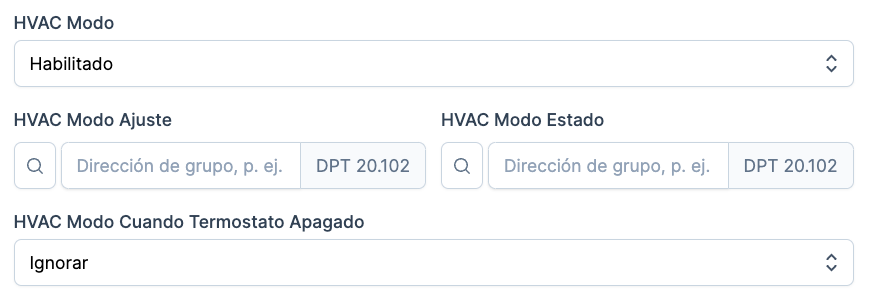

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| HVAC Modo | Habilita soporte para modo HVAC. | |
| HVAC Modo Ajuste | Dirección de grupo 1-byte (DPT 20.102) - indicadores: C,W | Establece el modo HVAC. |
| HVAC Modo Estado | Dirección de grupo 1-byte (DPT 20.102) - indicadores: C,R,T | Indica el modo HVAC. |
| HVAC Modo cuando el Termostato está apagado | Determina el cambio de modo HVAC cuando el termostato se apaga a través de Matter. |
Descripción de los atributos configurables
Si HVAC Modo está habilitado entonces puede establecer las direcciones de grupo HVAC Modo Ajuste y HVAC Modo Estado. Adicionalmente, si On/Off Conmutación está Deshabilitada y HVAC Modo está Habilitado se muestra un atributo adicional - HVAC Modo Cuando Termostato Apagado. Con esta opción puede configurar lo que ocurre cuando el termostato se apaga a través de Matter:
- Ignorar - no hacer nada cuando el termostato se apaga
- Standby - cambiar al modo Stanby de HVAC
- Económico - cambiar al modo Económico de HVAC
- Protección de la Construcción - cambiar al modo Protección de la Construcción de HVAC
Punto de Consigna Límites

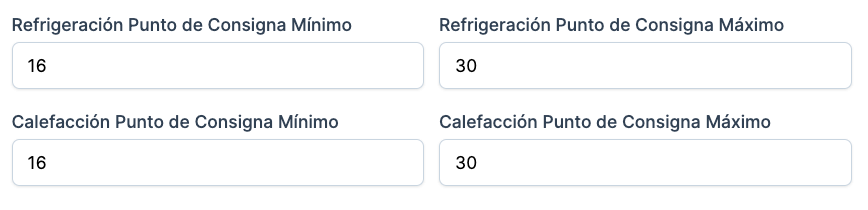

Captura de pantalla de configuración
Lista de atributos configurables
| Atributo | Valor [Default] | Comentario |
|---|---|---|
| Refrigeración Punto de consigna Mínimo | 0 - 100°C [16°C] | Punto de consigna más bajo del termostato en modo refrigeración. |
| Refrigeración Punto de consigna Máximo | 0 - 100°C [30°C] | Punto de consigna más alto del termostato en modo refrigeración. |
| Calefacción Punto de consigna Mínimo | 0 - 100°C [16°C] | Punto de consigna más bajo del termostato en modo calefacción. |
| Calefacción Punto de consigna Máximo | 0 - 100°C [30°C] | Punto de consigna más alto del termostato en modo calefacción. |
Los límites del punto de consigna son utilizados por las aplicaciones Matter (por ejemplo, Apple Home, Google Home) para configurar el posible rango de puntos de consigna en la interfaz de usuario de la aplicación.
Notas
Control porcentual del termostato
El dispositivo termostato 1Home integra un termostato KNX, el dispositivo termostato 1Home no implementa RTC ( Controlador de Temperatura de Habitación). Esto significa que no puede crear un dispositivo de termostato 1Home para gestionar directamente un valor de control.
Algunos termostatos KNX (pulsadores con soporte RTC) ocultan por defecto los objetos de grupo de puntos de consigna. Por ejemplo, el control Siemens UP 205/22 Pantalla Táctil TC5 KNX cuando se importa al ETS, tiene el Modo de funcionamiento establecido en Simple.
Por defecto, en el control Siemens UP 205/22 Pantalla Táctil KNX, el modo de funcionamiento TC5 está configurado como simple.
Con el modo de funcionamiento establecido en simple sólo tenemos el objeto de grupo para controlar la fuente de calor. En este ejemplo a través de Control PI (Proporcional-Integral) por modulación de modo continuo.
Estableciendo el Modo de funcionamiento en Gestor se habilitarán varios objetos de grupo relacionados con el punto de consigna que son necesarios para la visualización, incluido el uso con el tipo de dispositivo de termostato 1Home Server.
Modo de funcionamiento establecido en gestor
Con el modo de funcionamiento establecido en gestor, además de tener el objeto de grupo para controlar la fuente de calefacción, tenemos objetos de grupo relacionados con el punto de consigna habilitados para su uso con aplicaciones de visualización.
Problemas conocidos
1. Punto de Consigna cambio grados/contador + HVAC Modo
El desplazamiento del punto de consigna en grados/contador puede, por defecto, utilizarse sólo cuando se está en el modo Confort HVAC. Dado que Matter no tiene el concepto de modos HVAC (confort, standby, económico, protección de la construcción) no es posible puentear esta información ni cambiar en qué modo HVAC está funcionando actualmente el termostato. Cuando el termostato está en un modo que no es de confort (por ejemplo, económico) debido a que el desplazamiento del punto de consigna en grados/contador no afecta al punto de consigna actual, cualquier cambio realizado por el usuario desde una Aplicación Matter en el punto de consigna no se realizará realmente mediante el actuador KNX. Sólo al cambiar al modo confort y bajo el supuesto de que el actuador KNX no sobrescriba el valor de desplazamiento, se ejecutará el punto de consigna.
Una solución para esto es buscar la opción de cambiar el modo HVAC si se produce una escritura de cambio. Hemos verificado que el uso de esta opción en el actuador de calefacción MDT (MDT AKH-0400.03) da como resultado el comportamiento correcto esperado.
2. Punto de Consigna cambio grados/contador valor máximo
Cuando se utilizan cambios por grados o por contador del punto de consigna, es necesario prestar especial atención al configurar los límites del punto de consigna. En nuestra experiencia, diferentes actuadores se comportan de manera diferente cuando se utiliza un valor de cambio "fuera de los límites".
Ejemplo de comportamiento de actuador KNX
El MDT AKH-0400.03 al utilizar desplazamiento en grados enviará información (objeto de grupo de estado) con el valor correcto de desplazamiento en grados cuando se desplacen grados fuera del rango configurado. Por ejemplo: el límite de desplazamiento es 5°K, cuando se envíe un desplazamiento de 10°K, el actuador enviará un estado de cambio (feedback) de 5°K.
El sensor de pulsador de Gira 3 Plus, al utilizar desplazamiento por contador, enviará una respuesta (objeto de grupo de estado) solo la primera vez al y sólo si cambia el valor del punto de consigna subyacente. En otras palabras, si ha alcanzado el límite máximo de desplazamiento por contador del punto de consigna, establecer un desplazamiento más alto no obtendrá ningún feedback.
Recomendación
- Configure Punto de Consigna Básico en lugar de cambio por grados/contador. En la mayoría de los casos es posible configurar los actuadores KNX para que utilicen el punto de consigna absoluto en combinación con el punto de consigna de desplazamiento.
Alternativamente;
- Calcule correctamente los límites de los puntos de consigna para su termostato KNX y configúrelos en [límites de puntos de consigna].(#setpoint-limits).
