Incorpore dispositivos IoT a KNX
Integre dispositivos IoT (p. ej. Matter) a KNX. Asigne direcciones de grupo directamente a los dispositivos IoT y contrólelos desde KNX como si fueran sus dispositivos KNX normales.
Índice de contenidos
🎬 Video tutorial
Siga nuestras instrucciones en vídeo sobre cómo asignar direcciones de grupo a sus dispositivos Matter.
Configuración rápida
1. Conecte su dispositivo IoT a 1Home
Antes de empezar tiene que conectar su dispositivo IoT al Panel de Control de 1Home.
Si aún no ha hecho esto, siga nuestras guías:
2. Bridge IoT device KNX

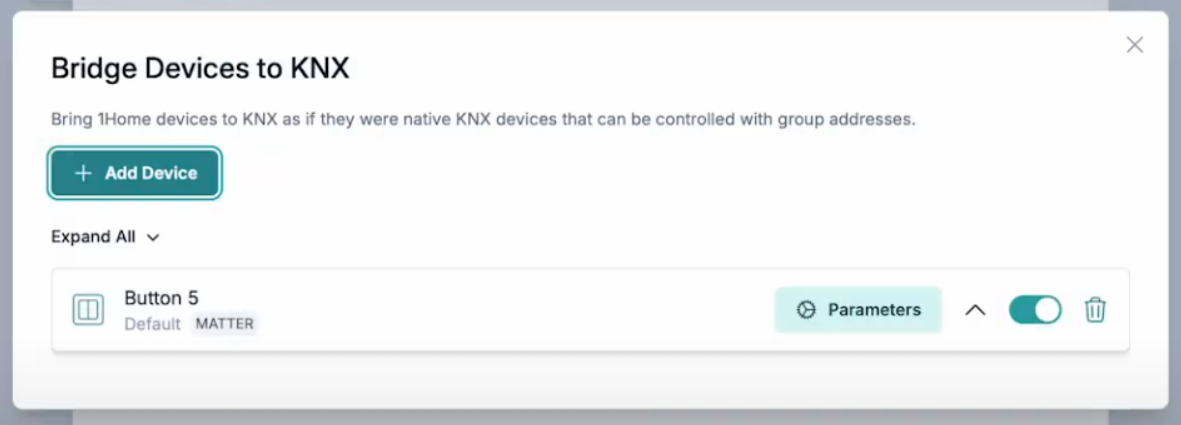

Vaya a Integraciones -> KNX -> Conectar dispositivos a KNX y haga clic en Añadir dispositivo. En la imagen de abajo ya hemos añadido previamente un Botón Matter, ahora vamos a añadir también una luz Hue.

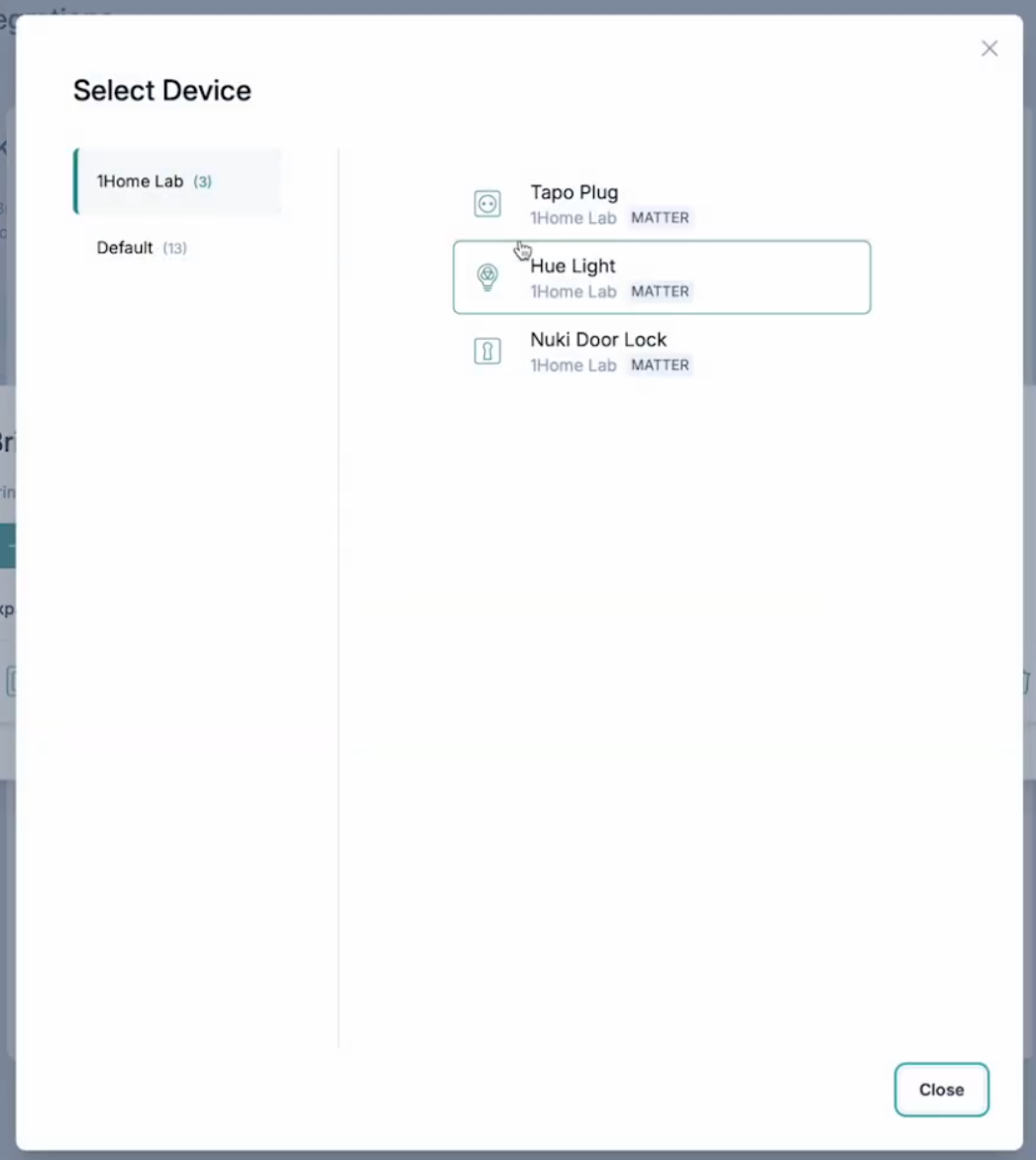

Seleccione el dispositivo que desea controlar desde KNX.

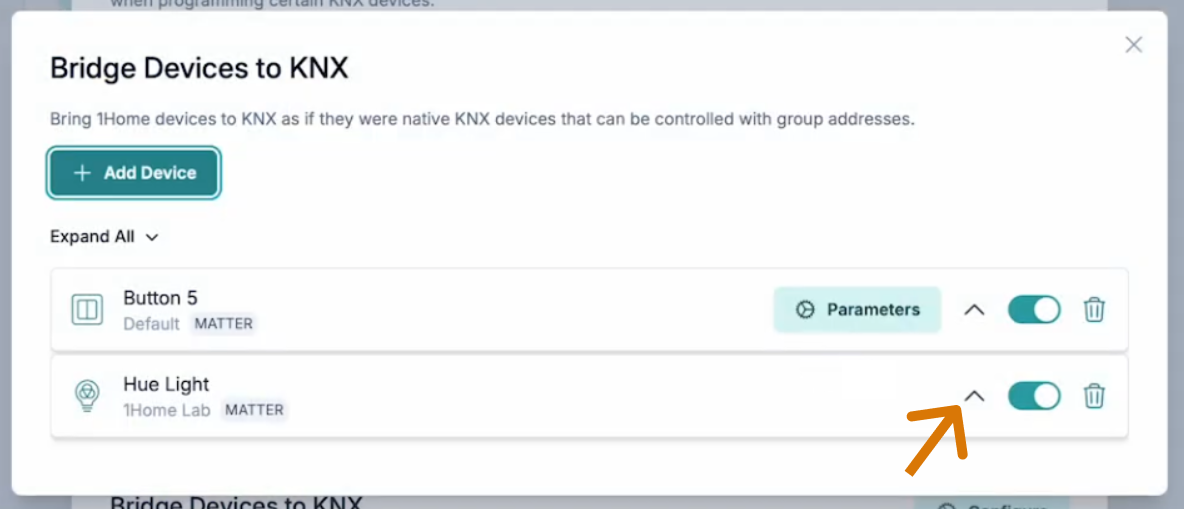

Haga clic en expandir dispositivo para ver todos los objetos de grupo KNX disponibles.

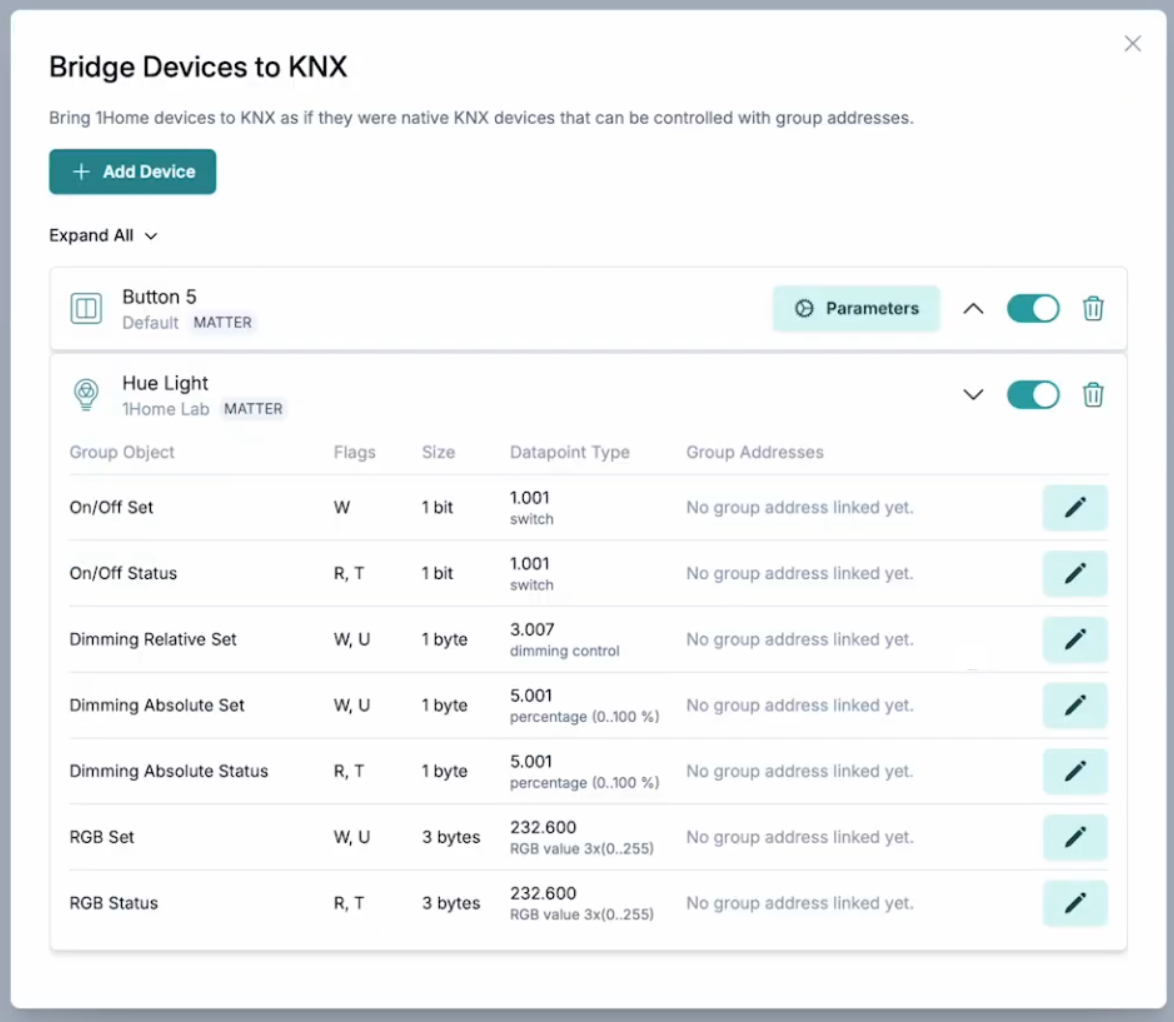

Como puede observar, están disponibles todos los objetos de grupo KNX clásicos para ser vinculados con direcciones de grupo.
Vea una lista de todos los objetos de grupo soportados para distintos tipos de dispositivos.
3. Enlazar direcciones de grupo

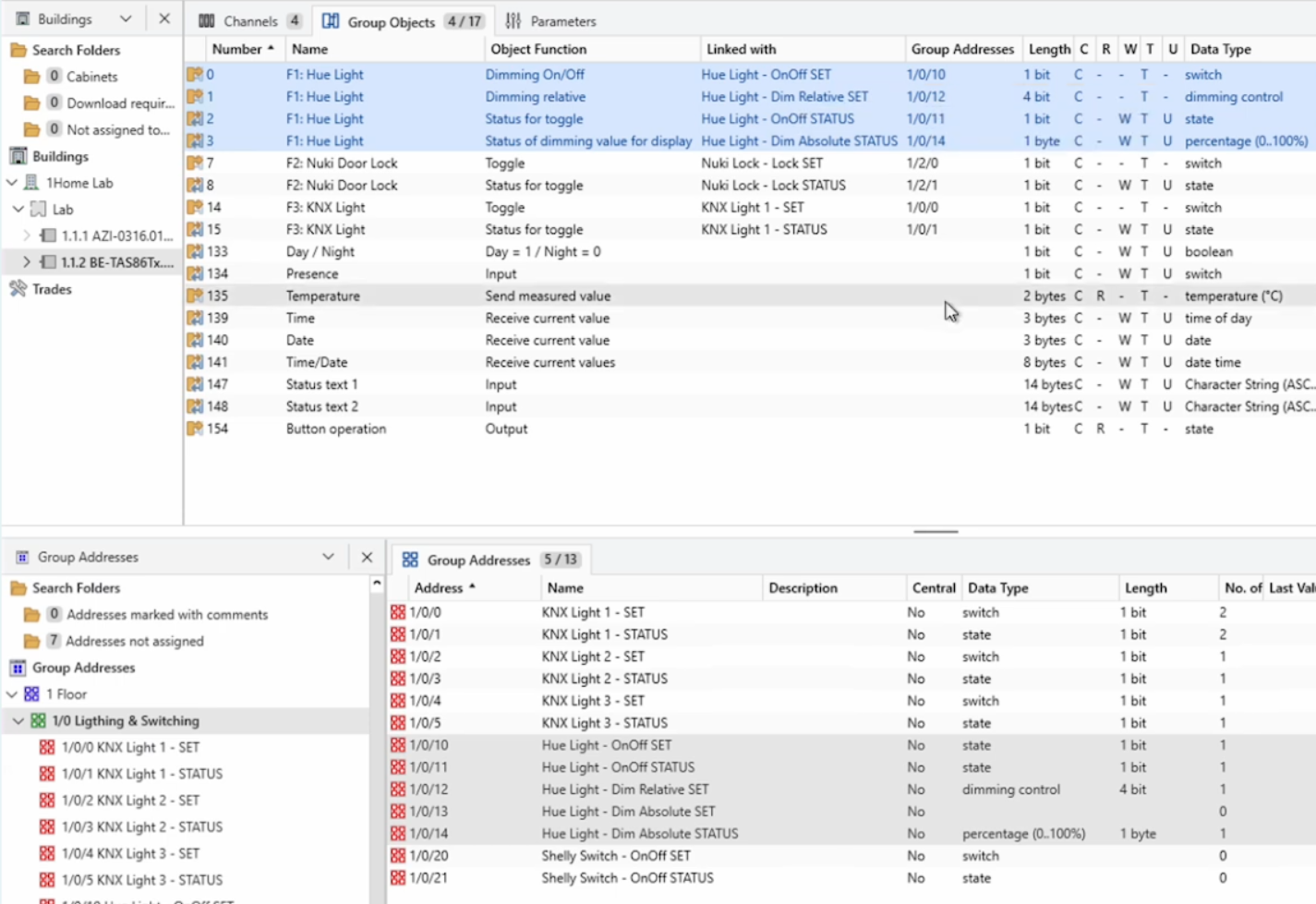

En ETS se pueden crear las direcciones de grupo que se utilizarán para enlazar con el dispositivo IoT. A continuación puede ver el ejemplo utilizado en este tutorial.

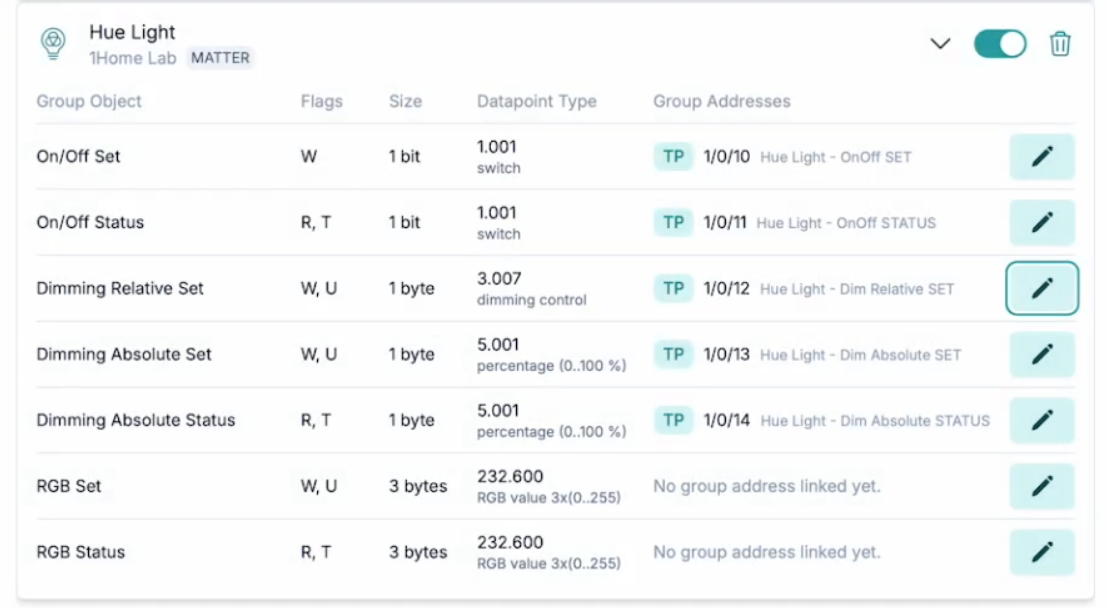

Luego puede hacer clic en el botón del lápiz situado a la derecha de cada objeto de grupo y elegir su dirección de grupo.
Tips:
- Suba un archivo ETS para facilitar la búsqueda - Al seleccionar las direcciones de grupo, puede cargar su archivo de proyecto ETS (.knxproj) y nosotros importaremos todas sus direcciones de grupo.
- Asignar múltiples direcciones de grupo - Puede asignar más de una dirección de grupo a los mismos objetos de grupo, por ejemplo para la dirección de grupo de control central que controla todas las luces.
4. Gestión de la configuración
Puede activar/desactivar el enlazamiento de cada dispositivo si es necesario.
En caso de que elimine el dispositivo y quiera utilizar otro con la configuración que ha creado, una vez eliminado el dispositivo inicial se mostrará la opción Reemplazar dispositivo.
Lista de objetos de grupo soportados para sus dispositivos IoT
¿Busca dispositivos KNX compatibles?
Si en cambio desea ver qué dispositivos KNX pueden configurarse en 1Home, consulte la lista de dispositivos KNX compatibles.
Para cada tipo de dispositivo proporcionamos diferentes objetos de grupo:
Luz: On/Off
On/Off Ajuste- Indicadores: W - DPT: 1.001 - Enciende o apaga la luz.On/Off Estado- Indicadores: R,T - DPT: 1.001 - Estado on/off de la luz.
Luz: Atenuación
On/Off Ajuste- Indicadores: W - DPT: 1.001 - Enciende o apaga la luz.On/Off Estado- Indicadores: R,T - DPT: 1.001 - Estado on/off de la luz.Atenuación Relativa Ajuste- Indicadores: W - DPT: 3.007 - Atenuación relativa de la luz.Atenuación Absoluta Ajuste- Indicadores: W - DPT: 5.001 - Atenuación absoluta de la luz en %.Atenuación Absoluta Estado- Indicadores: R,T - DPT: 5.001 - Estado de la luz en %.
Luz: Temperatura de Color
On/Off Ajuste- Indicadores: W - DPT: 1.001 - Enciende o apaga la luz.On/Off Estado- Indicadores: R,T - DPT: 1.001 - Estado on/off de la luz.Atenuación Relativa Ajuste- Indicadores: W - DPT: 3.007 - Atenuación relativa de la luz.Atenuación Absoluta Ajuste- Indicadores: W - DPT: 5.001 - Atenuación absoluta de la luz en %.Atenuación Absoluta Estado- Indicadores: R,T - DPT: 5.001 - Estado de la luz en %.Temperatura de Color Kelvin Ajuste- Indicadores: W - DPT: 7.600 - Establece la Temperatura de Color de la luz en Kelvin.Temperatura de Color Kelvin Estado- Indicadores: R,T - DPT: 7.600 - Temperatura de Color actual de la luz en Kelvin.
Luz: Color
On/Off Ajuste- Indicadores: W - DPT: 1.001 - Enciende o apaga la luz.On/Off Estado- Indicadores: R,T - DPT: 1.001 - Estado on/off de la luz.Atenuación Relativa Ajuste- Indicadores: W - DPT: 3.007 - Atenuación relativa de la luz.Atenuación Absoluta Ajuste- Indicadores: W - DPT: 5.001 - Atenuación absoluta de la luz en %.Atenuación Absoluta Estado- Indicadores: R,T - DPT: 5.001 - Estado de la luz en %.- Elija en los parámetros entre:
- RGB Combinado
RGB Ajuste- Indicadores: W - DPT: 232.600 - Ajusta rojo, verde y azul al mismo tiempo.RGB Estado- Indicadores: R,T - DPT: 232.600 - Estado del rojo, verde y azul de la luz.
- RGB Separado
Rojo Ajuste- Indicadores: W - DPT: 5.001 - Ajustar el valor rojo de la luz.Rojo Estado- Indicadores: R,T - DPT: 5.001 - Estado del valor rojo de la luz.Verde Ajuste- Indicadores: W - DPT: 5.001 - Ajustar el valor verde de la luz.Verde Estado- Indicadores: R,T - DPT: 5.001 - Estado del valor verde de la luz.Azul Ajuste- Indicadores: W - DPT: 5.001 - Ajustar el valor azul de la luz.Azul Estado- Indicadores: R,T - DPT: 5.001 - Estado del valor azul de la luz.
- RGB Combinado
Enchufe: On/Off
On/Off Ajuste- Indicadores: W - DPT: 1.001 - Enciende o apaga la luz.On/Off Estado- Indicadores: R,T - DPT: 1.001 - Estado on/off de la luz.
Bloqueo de Puerta
Puerta Bloquear / Desbloquear Ajuste- Indicadores: W - DPT: 1.009 - Bloquea o desbloquea la puerta.Puerta Bloquear / Desbloquear Estado- Indicadores: R,T - DPT: 1.009 - Estado si las puertas están bloqueadas.
Cobertura de las Ventanas
Percentage Set- Indicadores: W - DPT: 5.001 - Ajusta la cobertura a un porcentaje específico.Percentage Estado- Indicadores: R,T - DPT: 5.001 - Status of the covering position in percentages.Stop/Step- Indicadores: W - DPT: 1.001 - Stops the covering or moves the slats slightly.Up/Down Ajuste- Indicadores: W - DPT: 1.001 - Moves the covering up or down.- Si hay soporte para listones:
Listones Ajuste- Indicadores: W - DPT: 5.001 - Ajusta los listones a un porcentaje específico.listones Estado- Indicadores: R,T - DPT: 5.001 - Estado de los listones en porcentajes.
Pulsador
Bajo la sección Parámetros en el panel de control de 1Home, elija entre diferentes formas de conectar el botón IoT a KNX:
- Alternar
Alternar Ajuste- Indicadores: T - DPT: 1.001 - Envía el comando de alternar al dispositivo.Alternar Estado- Indicadores: W - DPT: 1.001 - Almacena el valor on/off del dispositivo.
- Atenuación con un Botón
Alternar Ajuste- Indicadores: T - DPT: 1.001 - Envía el comando de alternar al dispositivo.Alternar Estado- Indicadores: W - DPT: 1.001 - Almacena el valor on/off del dispositivo.Atenuador Relativo Ajuste- Indicadores: T - DPT: 3.007 - Atenúa la luz de forma incremental hacia arriba o hacia abajo.
- Persianas de un Botón
Abrir/Cerrar Ajuste- Indicadores: T - DPT: 1.001 - Mueve la cobertura hacia arriba o hacia abajo.Detener- Indicadores: T - DPT: 1.001 - Detiene el movimiento de la cobertura o desplaza ligeramente los listones.
- Enviar Valores
- Decidir por pulsación corta y pulsación larga (si está disponible) entre diferentes opciones:
- Deshabilitado
- Enviar valor DPT 1 (1 bit)
Enviar Valor- Indicadores: T - DPT: 1.001 - Envía un valor específico de 1 bit al bus.
- Enviar valor DPT 5 (1 byte sin firmar)
Enviar Valor- Indicadores: T - DPT: 5.001 - Envía un valor específico de 1 byte sin firmar al bus.
- Número de Escena
Disparar Escena KNX-Indicadores: T - DPT: 17.001 - Activa la escena KNX con un número de escena especificado
- Decidir por pulsación corta y pulsación larga (si está disponible) entre diferentes opciones:
Termostato
Temperatura Local Estado- Indicadores: R,T - DPT: 9.001 - Temperatura actual en la zona.Punto de Consigna Ajuste- Indicadores: W - DPT: 9.001 - Establecer la temperatura de consigna deseada.Punto de Consigna Estado- Indicadores: R,T - DPT: 9.001 - Estado de la temperatura de consigna deseada actualmente.
Sensor: Contacto
Abrir/Cerrar Estado- Indicadores: R,T - DPT: 1.009 - Estado del sensor de contacto.
Sensor: Temperatura
Temperatura Estado- Indicadores: R,T - DPT: 9.001 - Estado de la temperatura.
Sensor: Humedad
Humedad Estado- Indicadores: R,T - DPT: 9.007 - Estado de la humedad en porcentajes.
Sensor: Brillo
Brillo Estado- Indicadores: R,T - DPT: 9.004 - Estado de la luminosidad en Lux.
Sensor: Ocupación
Presencia Estado- Indicadores: R,T - DPT: 1.018 - Estado de la ocupación.
