Portare i dispositivi IoT su KNX
Integrare i dispositivi IoT (ad es. Matter) su KNX. Assegnare indirizzi di gruppo direttamente ai dispositivi IoT e controllarli da KNX come se si trattasse di un dispositivo KNX normale.
Indice dei contenuti
🎬 Video tutorial
Seguire le nostre istruzioni in video su come assegnare gli indirizzi di gruppo ai dispositivi Matter.
Configurazione rapida
1. Collegate il vostro dispositivo IoT a 1Home
Prima di iniziare è necessario collegare il dispositivo IoT a 1Home Dashboard.
ISe non l'avete ancora fatto, seguire le nostre guide:
2. Bridge Dispositivo IoT KNX

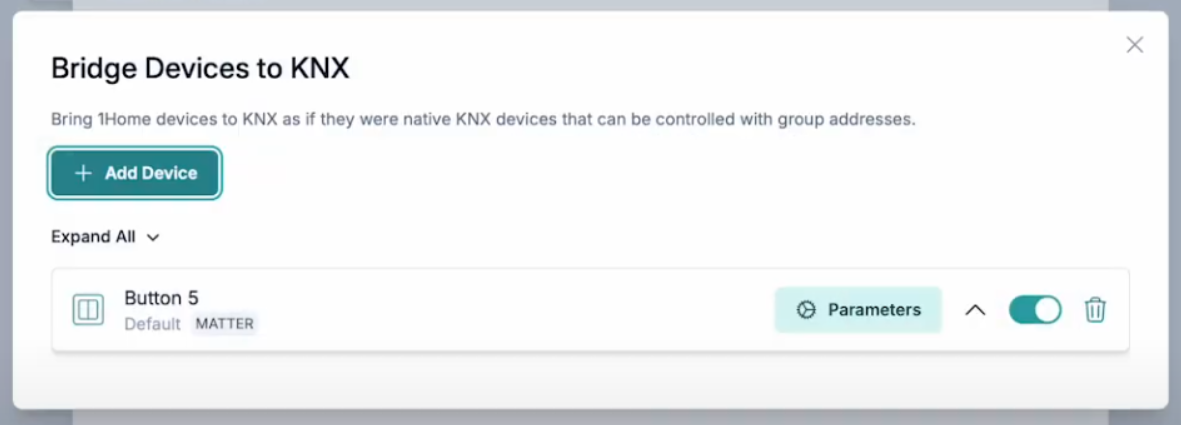

Andare in Integrazioni -> KNX -> Dispositivi di collegamento a KNX e cliccare su Aggiungi dispositivo. Nell'immagine seguente abbiamo già aggiunto un pulsante Matter, ora aggiungiamo anche una luce Hue.

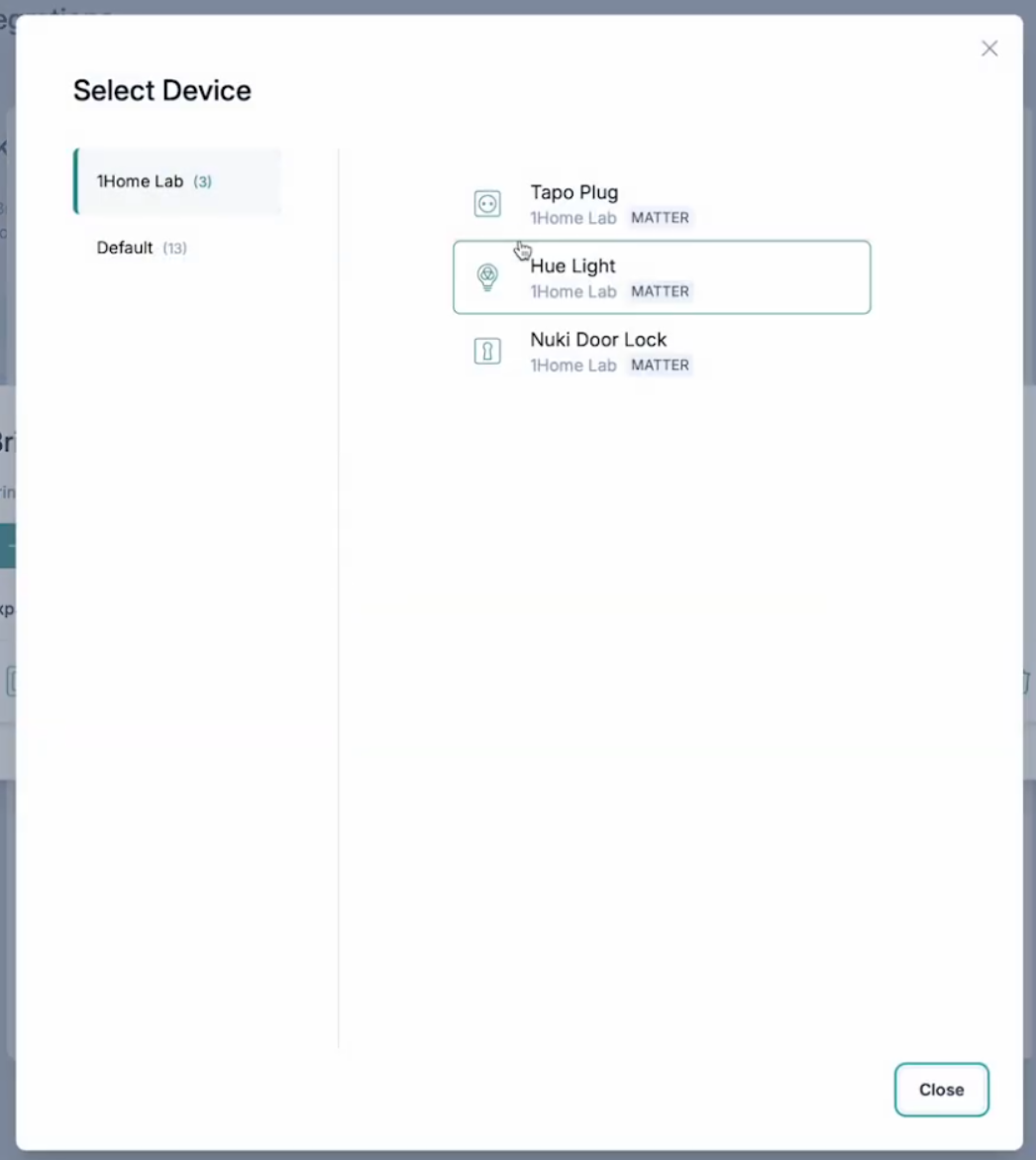

Selezionare il dispositivo che si desidera controllare da KNX.

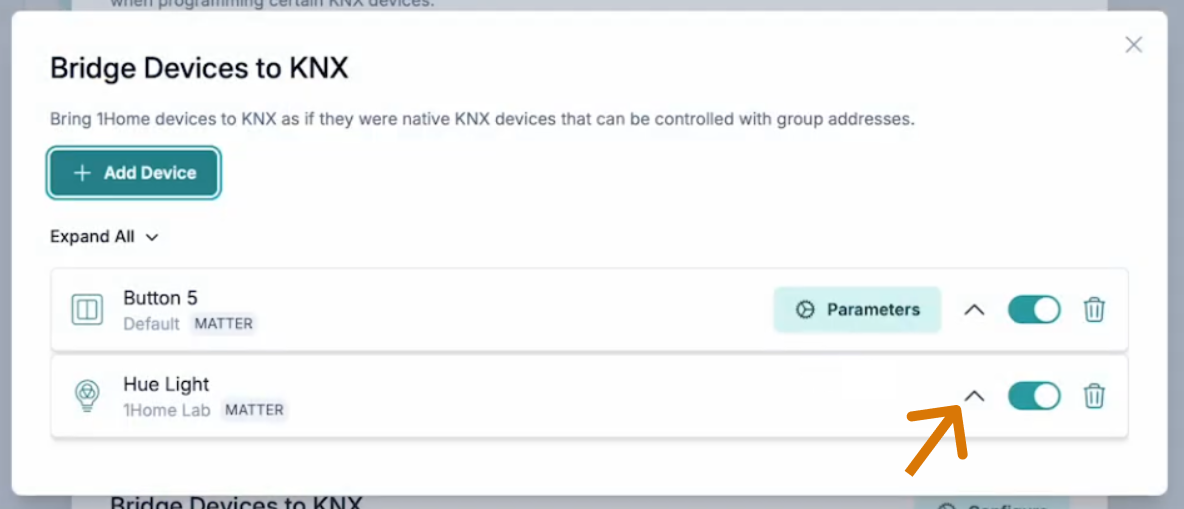

Fare clic su Espandi dispositivo per visualizzare tutti gli oggetti di gruppo KNX disponibili..

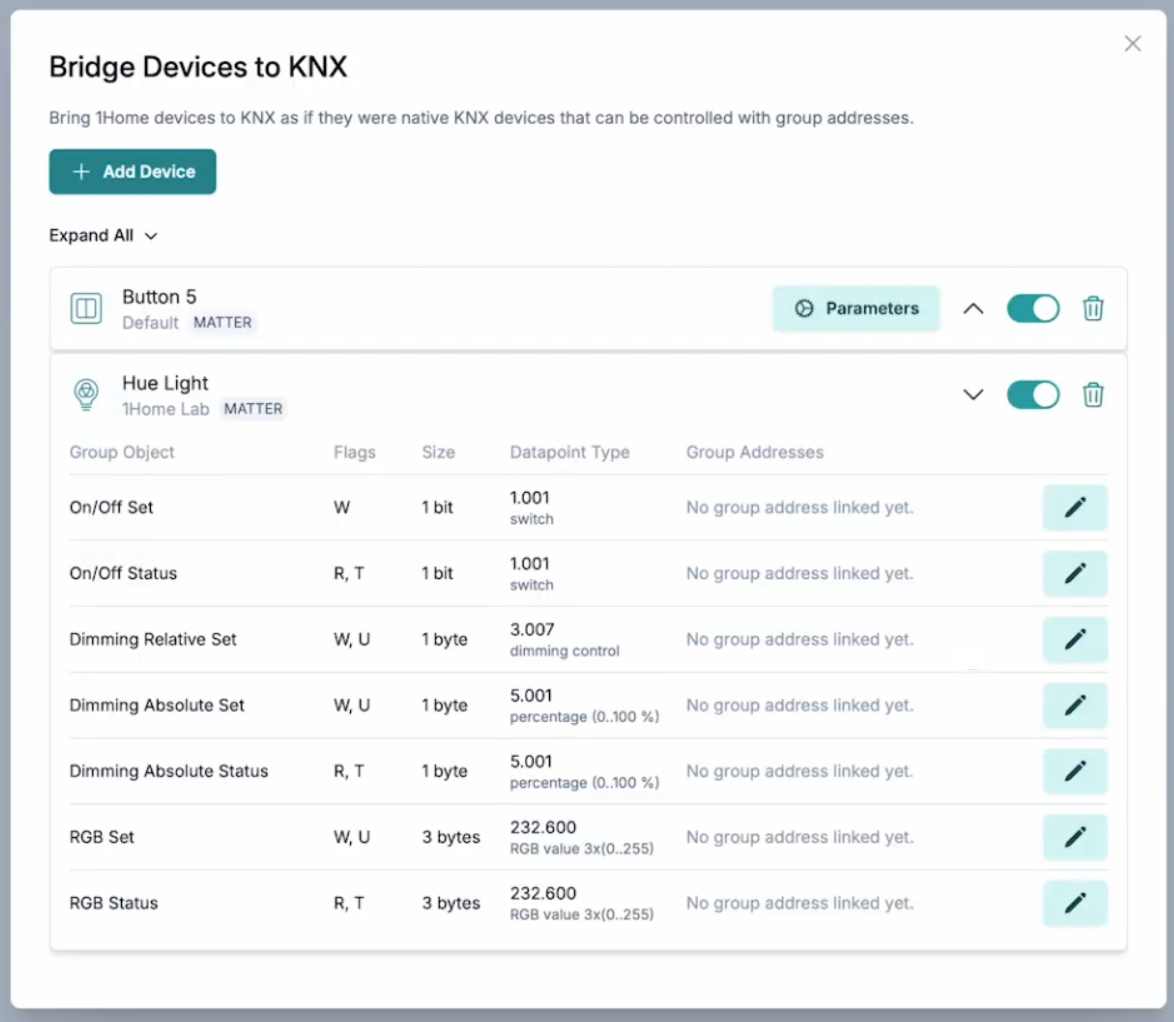

Come si può vedere, sono disponibili tutti i classici oggetti di gruppo KNX da collegare agli indirizzi di gruppo.
Vedere un elenco di tutti gli oggetti di gruppo con supporto per i diversi tipi di dispositivi.
3. Collegare gli indirizzi del gruppo

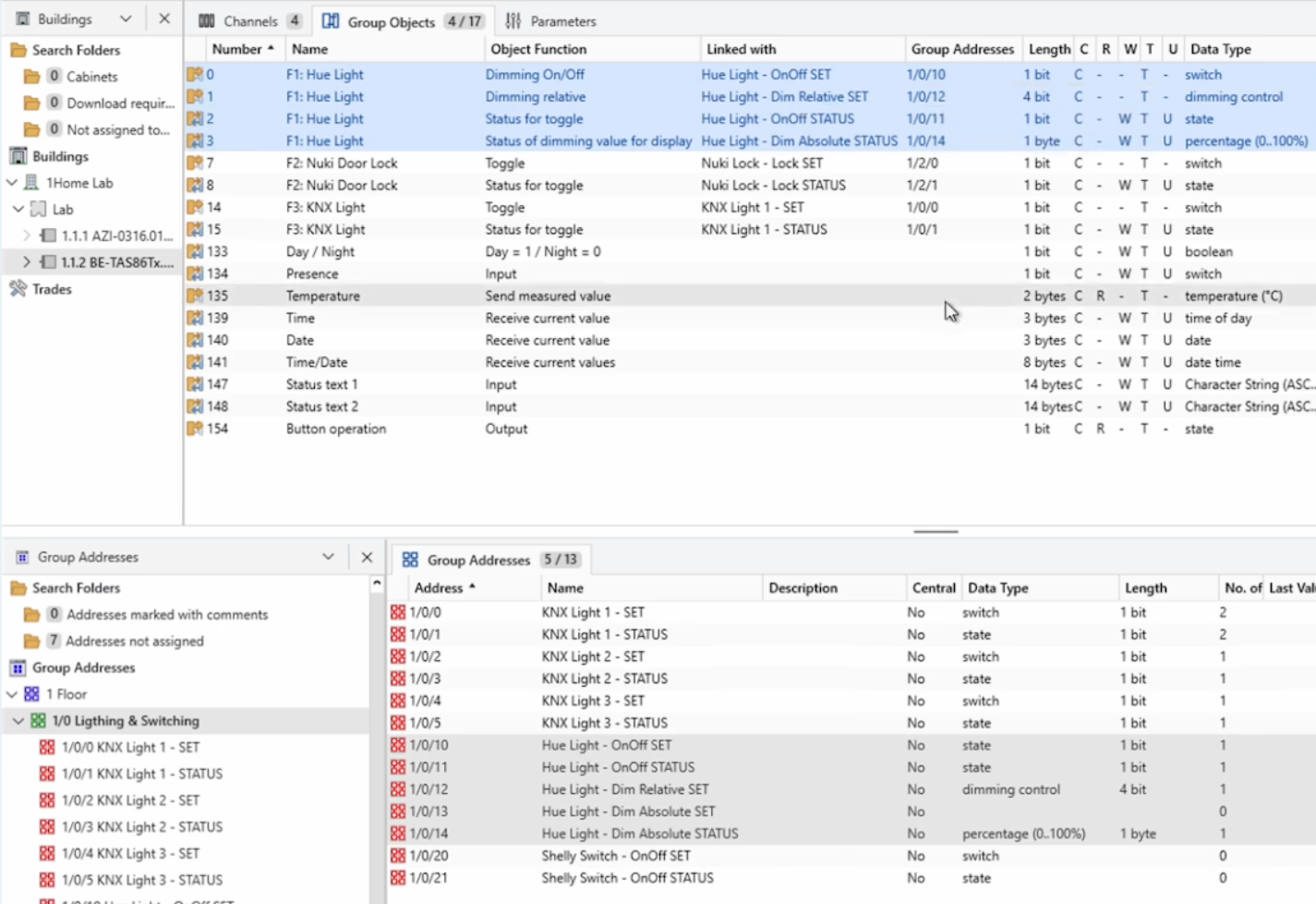

In ETS è possibile creare gli indirizzi di gruppo da utilizzare per il collegamento con il dispositivo IoT. Di seguito è riportato l'esempio utilizzato in questa esercitazione.

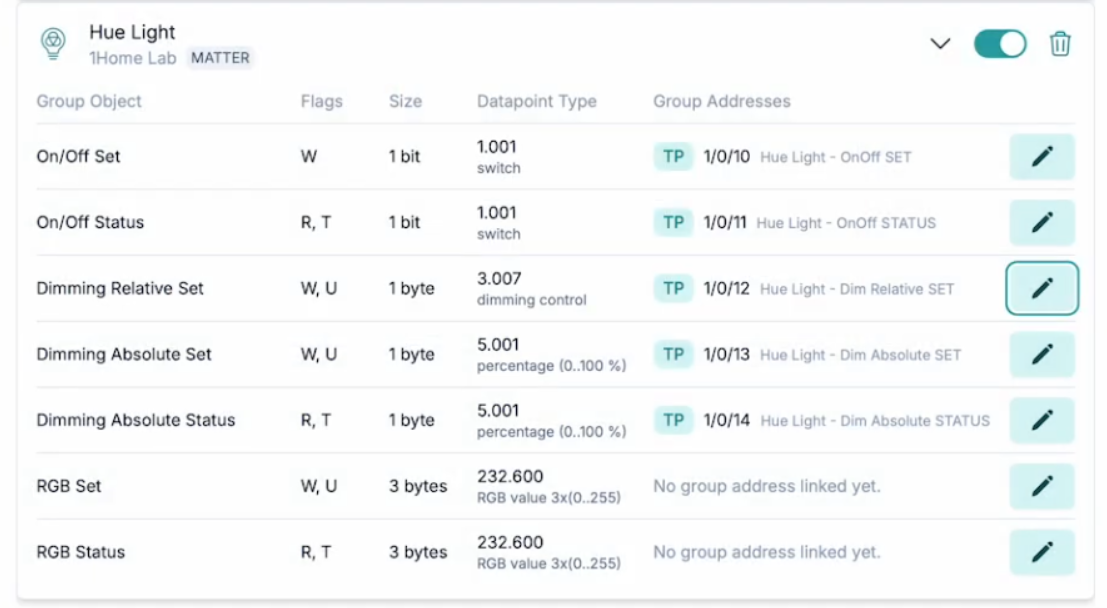

Quindi è possibile fare clic sul pulsante a forma di matita sul lato destro di ogni oggetto del gruppo e selezionare l'indirizzo del gruppo.
Suggerimenti:
- Caricare il file ETS per facilitare la ricerca - Quando si selezionano gli indirizzi di gruppo, è possibile caricare il file del progetto ETS (.knxproj) e noi importeremo tutti i suoi indirizzi di gruppo.
- Assegnare multipli indirizzi di gruppo - È possibile assegnare più di un indirizzo di gruppo agli stesso oggetti di gruppo, ad esempio per l'indirizzo del gruppo di controllo centrale che controlla tutte le luci.
4. Gestione della configurazione
Se necessario, è possibile attivare/disattivare il bridging di ogni dispositivo.
Nel caso in cui si rimuova il dispositivo e si voglia utilizzare un altro dispositivo con la configurazione creata, dopo la cancellazione del dispositivo iniziale sarà visualizzata l'opzione Sostituire il dispositivo.
Elenco degli oggetti di gruppo supportati per i dispositivi IoT
Cercare i dispositivi KNX con supporto?
Se invece si desidera vedere quali dispositivi KNX possono essere configurati in 1Home, vedere elenco di dispositivi KNX supportati.
Per ogni tipo di dispositivo vengono forniti diversi oggetti di gruppo:
Luce: On/Off
Set On/Off- Flags: W - DPT: 1.001 - Accende o spegne la luce.Stato On/Off- Flags: R,T - DPT: 1.001 - Stato On/Off della luce.
Light: Dimming
Set On/Off- Flags: W - DPT: 1.001 - Accende o spegne la luce.Stato On/Off- Flags: R,T - DPT: 1.001 - Stato On/Off della luce.Set Dimmerazione Relativa- Flags: W - DPT: 3.007 - Attenuazione relativa della luce.Set Dimmerazione Assoluta- Flags: W - DPT: 5.001 - Attenuazione assoluta della luce in %.Stato Dimmerazione Assoluta- Flags: R,T - DPT: 5.001 - Stato della luce in %.
Light: Color Temperature
Set On/Off- Flags: W - DPT: 1.001 - Accende o spegne la luce.Stato On/Off- Flags: R,T - DPT: 1.001 - Stato On/Off della luce.Set Dimmerazione Relativa- Flags: W - DPT: 3.007 - Attenuazione relativa della luce.Set Dimmerazione Assoluta- Flags: W - DPT: 5.001 - Attenuazione assoluta della luce in %.Stato Dimmerazione Assoluta- Flags: R,T - DPT: 5.001 - Stato della luce in %.Set Temperatura del colore Kelvin- Flags: W - DPT: 7.600 - Seleziona la temperatura di colore della luce in Kelvin.Stato Temperatura Colore Kelvin- Flags: R,T - DPT: 7.600 - Temperatura di colore attuale della luce, espressa in Kelvin.
Luce: Colore
Set On/Off- Flags: W - DPT: 1.001 - Accende o spegne la luce.Stato On/Off- Flags: R,T - DPT: 1.001 - Stato On/Off della luce.Set Dimmerazione Relativa- Flags: W - DPT: 3.007 - Attenuazione relativa della luce.Set Dimmerazione Assoluta- Flags: W - DPT: 5.001 - Attenuazione assoluta della luce in %.Stato Dimmerazione Assoluta- Flags: R,T - DPT: 5.001 - Stato della luce in %.- Selezionare i parametri tra:
- RGB Combinato
Set RGB- Flags: W - DPT: 232.600 - Configurare il rosso, il verde e il blu simultaneamente.Stato RGB- Flags: R,T - DPT: 232.600 - Stato del rosso, verde, blu della luce.
- RGB Separato
Set Rosso- Flags: W - DPT: 5.001 - Definire il valore rosso della luce.Stato Rosso- Flags: R,T - DPT: 5.001 - Stato del valore rosso della luce.Set Verde- Flags: W - DPT: 5.001 - Definire il valore verde della luceStato Verde- Flags: R,T - DPT: 5.001 - Stato del valore verde della luce.Set Blu- Flags: W - DPT: 5.001 - Definire il valore blu della luceStato Blu- Flags: R,T - DPT: 5.001 - Stato del valore blu della luce.
- RGB Combinato
Presa di corrente: On/Off
Set On/Off- Flags: W - DPT: 1.001 - Accende o spegne la luce.Stato On/Off- Flags: R,T - DPT: 1.001 - Stato On/Off della luce.
Blocco Porta
Set blocco/sblocco porta- Flags: W - DPT: 1.009 - Blocca o sblocca la porta.Stato blocco/sblocco porta- Flags: R,T - DPT: 1.009 - Stato se le porte sono bloccate.
Copertura delle finestre
Set percentuale- Flags: W - DPT: 5.001 - Imposta la copertura su un valore percentuale specifico.Stato percentuale- Flags: R,T - DPT: 5.001 - Stato della posizione di copertura in termini percentuali.Stop/Step- Flags: W - DPT: 1.001 - Arresta la copertura o sposta leggermente le lamelle.Set Su/Giù- Flags: W - DPT: 1.001 - Sposta la copertura su o giù.- Se le lamelle sono supportate:
Set Lamelle- Flags: W - DPT: 5.001 - Imposta le lamelle su un valore percentuale specifico.Stato Lamelle- Flags: R,T - DPT: 5.001 - Stato delle lamelle in termini percentuali.
Pulsante
Nella sezione Parametri del Dashboard di 1Home, scegliere tra diversi modi per collegare il pulsante IoT a KNX:
- Toggle
Set Toggle- Flags: T - DPT: 1.001 - Invia il comando toggle al dispositivo.Stato Toggle- Flags: W - DPT: 1.001 - Memorizza il valore on/off del dispositivo..
- One Button Dimming
Set Toggle- Flags: T - DPT: 1.001 - Invia il comando toggle al dispositivo.Stato Toggle- Flags: W - DPT: 1.001 - Memorizza il valore on/off del dispositivo.Set Dimmerazione Relativa- Flags: T - DPT: 3.007 - Attenua la luce in modo incrementale, verso l'alto o verso il basso.
- Persiane con un solo pulsante
Set Apertura/chiusura- Flags: T - DPT: 1.001 - Sposta la copertura su o giù.Stop- Flags: T - DPT: 1.001 - Arresta la copertura o sposta leggermente le lamelle.
- Inviare i Valori
- Decidere per la pressione breve e lunga (se è disponibile) tra le diverse opzioni:
- Disabilitato
- Inviare valore DPT 1 (1 bit)
Inviare Valore- Flags: T - DPT: 1.001 - Invia un valore specifico di 1 bit al bus.
- Inviare valore DPT 5 (1 byte senza firma)
Inviare Valore- Flags: T - DPT: 5.001 - Invia un valore specifico di 1 byte senza segno al bus.
- Numero di Scena
Attivare la Scena KNX-Flags: T - DPT: 17.001 - Attiva la scena KNX con un numero di scena specificato.
- Decidere per la pressione breve e lunga (se è disponibile) tra le diverse opzioni:
Termostato
Stato Temperatura Locale- Flags: R,T - DPT: 9.001 - Temperatura attuale della zona.Set Setpoint- Flags: W - DPT: 9.001 - Selezionare la temperatura di setpoint desiderata.Stato Setpoint- Flags: R,T - DPT: 9.001 - Stato dell'attuale temperatura di setpoint desiderata.
Sensore: Contatto
Stato Apertura/chiusura- Flags: R,T - DPT: 1.009 - Stato del sensore di contatto.
Sensore: Temperatura
Stato Temperatura- Flags: R,T - DPT: 9.001 - Stato della temperatura.
Sensore: Umidità
Stato Umiditá- Flags: R,T - DPT: 9.007 - Stato dell'umidità in valori percentuali.
Sensore: Luminosità
Stato Luminositá- Flags: R,T - DPT: 9.004 - Stato della luminosità in Lux.
Sensore: Occupazione
Stato Occupazione- Flags: R,T - DPT: 1.018 - Stato dell'occupazione.
