Programe KNX con interfaz IP integrada
Tabla de contenidos
Importante
Para programar otros dispositivos KNX a través de ETS usando 1Home Server como interfaz IP, primero debe definir las direcciones individuales que 1Home Server usará para la comunicación en el bus. Un valor predeterminado para direcciones individuales puede causar problemas al programar ciertos dispositivos KNX y es importante reservarlos primero en ETS.
Configurar interfaz IP
Para configurar correctamente 1Home Server como interfaz IP KNX, primero tendrá que reservar las direcciones individuales en su archivo de proyecto ETS.
1. Reservar direcciones individuales en el archivo de proyectos ETS
Reservaremos 1 DI (dirección individual) para nuestro dispositivo físico 1Home Server, y 5 DIs para las posibles conexiones túnel a través de las puertas de enlace KNX de 1Home. Tenga en cuenta que 4 túneles pueden ser usados para conectarse a otras interfaces KNX IP (como se explica en este artículo), mientras que uno está reservado.
Haremos esto usando dispositivos dummy proporcionados en la búsqueda del catálogo ETS.
1.1. Añadir dispositivos "dummy"
Dentro de su proyecto ETS, en el catálogo ETS, busque la palabra clave dummy a través de todos los catálogos. A continuación, añada 6 dispositivos "dummy" (por ejemplo, los de los catálogos GIRA).
1.2. Tenga en cuenta las direcciones individuales asignadas

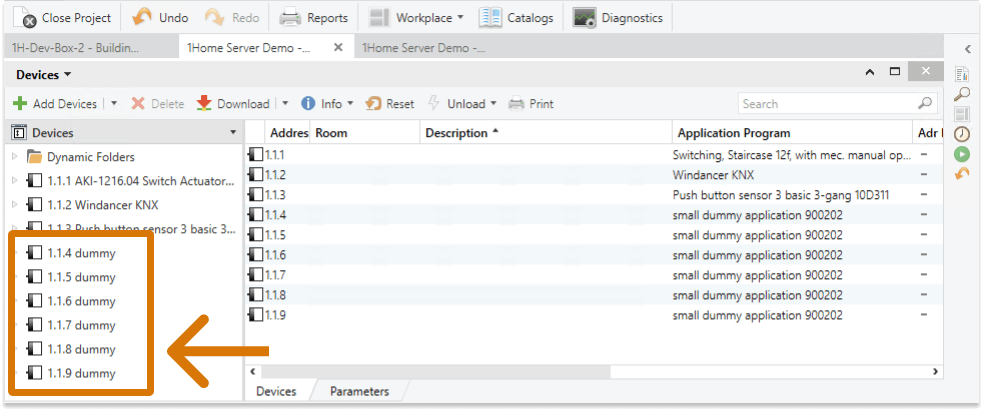

Después de añadir 6 dispositivos "dummy", los verá en la lista de dispositivos añadidos como se muestra en la siguiente imagen.
Como puede ver, se asignan automáticamente direcciones individuales a cada uno de ellos (en la imagen de arriba 1.1.4 hasta 1.1.9). Anótelos para introducirlos más tarde en el panel de control de 1Home Server.
1.3. Actualizar los nombres de los dispositivos "dummy"

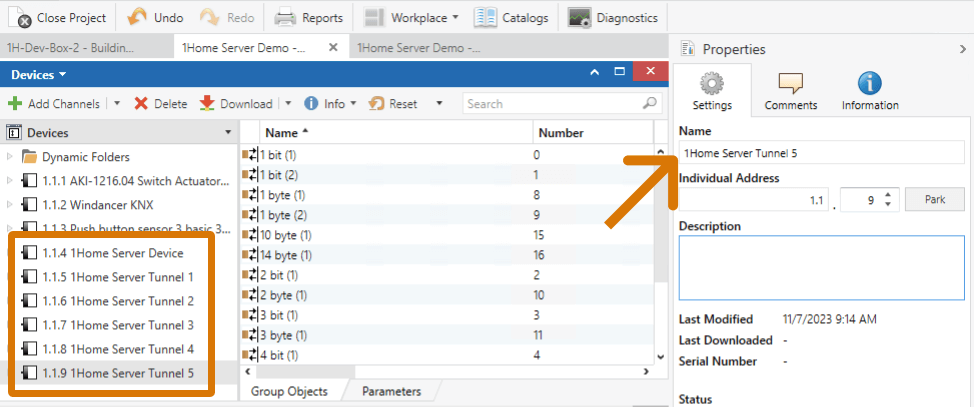

Para mantener el ETS ordenado y organizado, simplemente renombre los dispositivos "dummy" como se muestra en la imagen de abajo.
Nombre la primera dirección individual reservada como Dispositivo 1Home Server, mientras que las demás se utilizarán para los túneles.
2. Actualizar direcciones individuales en 1Home Server
Ahora que hemos reservado las direcciones individuales en ETS, vamos a actualizarlas en el panel de control de 1Home Server.

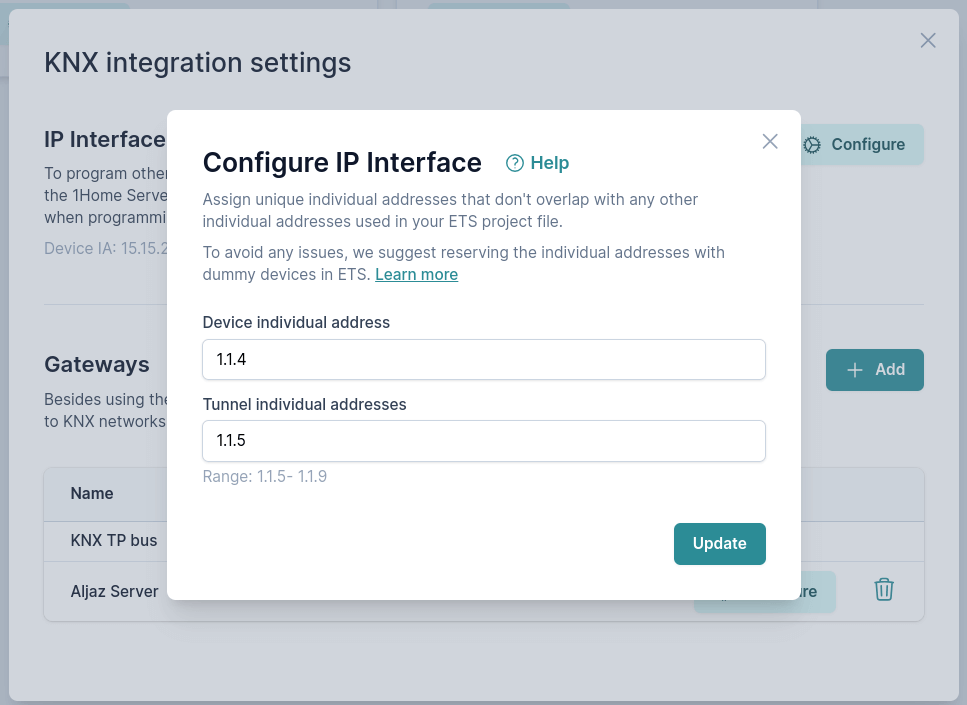

Vaya a Integraciones -> KNX y haga clic en Configurar en Interfaz IP.
A continuación, copie la dirección individual asignada para el Dispositivo 1Home Server en Dirección individual del dispositivo (1.1.4 en la imagen anterior), mientras que en Direcciones individuales del túnel sólo introduzca la primera DI (1.1.5 en el ejemplo anterior). En Direcciones individuales de túnel asegúrese de que todos los valores del rango también están reservados en el ETS (1.1.4 hasta 1.1.9 en este ejemplo, pero el suyo puede ser diferente).
A continuación, pulse actualizar.
Ahora podrá programar dispositivos KNX a través del interfaz IP de 1Home Server utilizando las direcciones individuales definidas.
Conectar con el software ETS
La interfaz IP de 1Home Server debería ser descubierta automáticamente en su software ETS. Puede seleccionarla para utilizarla con su proyecto. 👏
¿Está utilizando un acoplador de línea?
Asegúrese de que el acoplador de línea permita el reenvío de tráfico a los dispositivos mencionados con direcciones individuales configuradas.
Programar KNX a distancia
Para aprender a programar KNX a distancia, siga primero las instrucciones anteriores. A continuación, consulte la guía de cómo programar KNX a distancia.
